한전 심야용 공기열 히트펌프 보일러 보급사업 개요

지원대상

기존 심야전기보일러 사용고객: 히트펌프보일러로 대체시에 한함

라인업/구성 실내기/실외기 축열탱크/온수탱크
5RT(8kw) 25평

기존심야전기 단상만적용

심야보일러 및 온수기 교체시 추가비 별도

8RT(12kw) 35평

기존심야전기 단상삼상 모두적용

야보일러 및 온수기 교체시 추가비 별도

  • - 기존 심야보일러탱크 있을시 축열탱크로 사용하고 전기(히터)만 차단후 계량기에서 히트펌프 보일러로 전기연결 (기종에 따라 약 12kw~15kw 사용)
  • ※ 탱크용량 변경 안됨 ※ 기존보일러탱크 없으면 안됨 ※ 온수기는 그대로 사용
  • - 기존 심야보일러 설치전, 후 사진첨부로 한전에서 현장 점검함.
제품규격
  • 실내기(유니트)

    H(1,030) X W(570) X L(330)

  • 실외기

    H(1,360) X W(900) X L(320)

한전 지원금
용 량 축열조 용량(전기용량)
5RT-100만원 1000L 1200L 1500L 1800L
(11KW) (13KW) (17KW) (20KW)
12평-(44) 15평-(52) 19평-(65) 24평-(79)
8RT-100만원 2000L 2300L 2500L 2700L
(22KW) (25KW) (28KW) (30KW)
26평-(87) 30평-(100) 33평-(109) 35평-(118)
난방능력
용 량 심야용 전기 적용시 일반용 전기 적용시
5RT(HP) 15평~25평 30평~40평
8RT(HP) 23평~35평 40평~60평

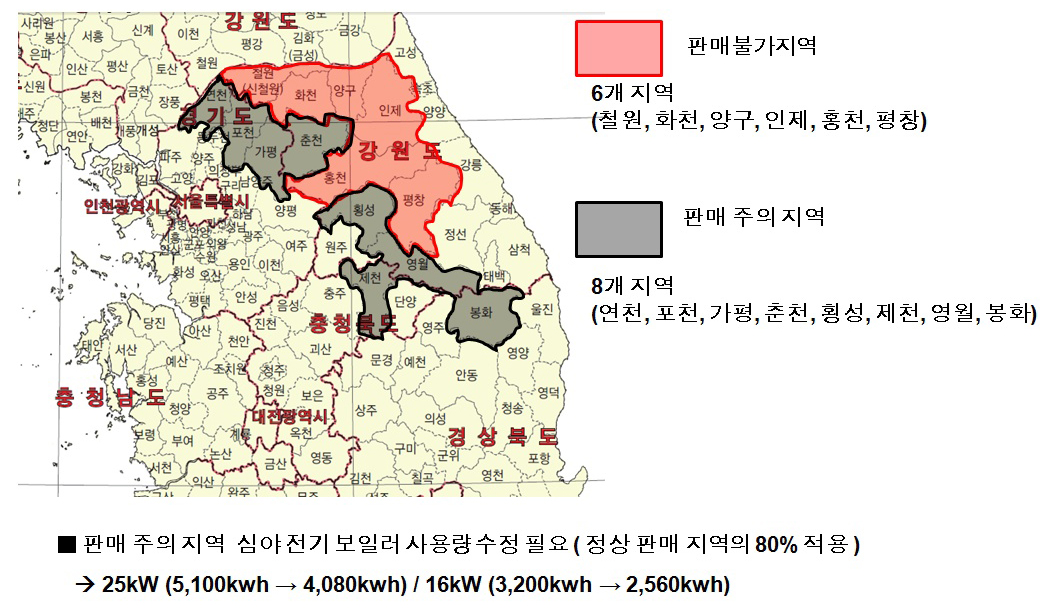

한랭 지역 난방 가능

영하 15℃에서도 안정적인 80℃ 고온수 공급이 가능하며, 영하 20℃에서도 난방 운전이 가능합니다.

  • 한랭지역 고온수 공급, 난방운전가능
  • 인버터 하이드로 유니트(고온수 핵심 기술)

견적 산출 방법 및 절감효과 비교

  • ※공기열히트펌프 난방면적 120평 기준 - (1일 15시간)
  • 공기열히트펌프 : 8HP(25kw), 2EA - 정격전력 - 20~24kw
  • 전기수전공사비용: 24kw - 1kw당 15만원 = 3,600,000원 (최초)
  • 전기사용월기본료: 24kw - 1kw당 6,500원 = 156,000원 (매월)
  • 일 사용요금산정 : 20kw x 15시간 x 100원(평균)= 30,000원
  • 월 사용요금산정 : 20kw x 15시간 x 30일 x 100원= 900,000원+ 156,000원
  • 월 사용요금₩1,056,000

1.보일러용량 산정시 고려해야 할 사항

(보일러용량: 난방부하 + 급탕부하 + 배관부화 + 예열부하)

난방면적 산출기준

난방면적 x 1평당 필요열량 = 보일러 용량
ex) 120평 x 500kcal = 60,000kcal
  • 공기열히트펌프시스템 - 8HP(1마력당 전기교시 3.1kw) - 25kw
  • 정격전류 9.6kw, (최대전력11.86kw) X KCOP(2.5) = 25kw
  • 전기1kw= 860kcal x 25kw = 21,500kcal

지역별 평당 소비열량 비교표(ex-겨울철기준)

지역 평당,난방부하열량 지역 평당,난방부하열량
경기북부 600kcal 강원도지역 600kcal
경기남부 500kcal 충북지역 500kcal
충남지역 400kcal 경북지역 500kcal
전라지역 400kcal 경남지역 400kcal
  • 1일 가동시간 산정기준
  • 심야전기사용주택- 1일가동시간 : 평균 10시간
  • 일반전기, 상업시설 1일가동시간 : 평균 15시간

난방능력 소비열량 기준표(ex-겨울철기준)

평당소비열량 공기열히트펌프(8hp) 난방면적 비고
400kcal 21,500kcal 53평 남부지방권
500kcal 21,500kcal 43평 중부지방권
600kcal 21,500kcal 35평 북부지방,강원권l
  • ※p.s (사용시간: 1시간 추가가동시 지역권별로 난방평수 상향가능함)
심야 시스템 보일러 부하검토 / 장비선정
공기열 히트펌프의 장점
공기열 보일러의 효율은 영상의 날씨에서 효율을 보인다. 공기에 있는 열을 흡수, 압축하여 그것을 열에너지로 만들어주는 방식으로 열원이 충분한 경우가 높다. 해풍이 부는 지역, 한 겨울에도 영상의 날씨를 유지하는 지역에 적합하고 보조열원(가스,전기보일러) 있는 경우 겨울, 여름 할 것 없이 쓸 수 있다. 겨울에는 보조열원을 통해 난방을 하고, 적절한 난방(봄, 가을)기에는 히트펌프를 활용할 경우는 최적화된다.

공기열 히트 펌프의 장점은 적정난방을 유지하는데 드는 비용이 절약되는 점이다.

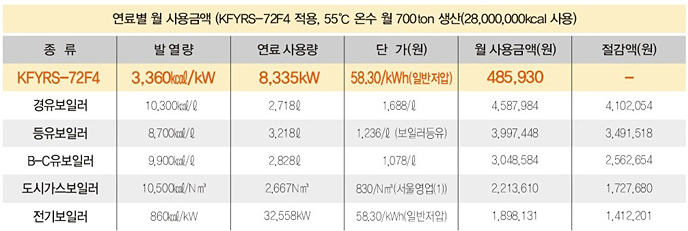

공기열보일러 연료별 월 사용 금액 비교
2011.06월 기준 연료 단가. 외가 온도 20

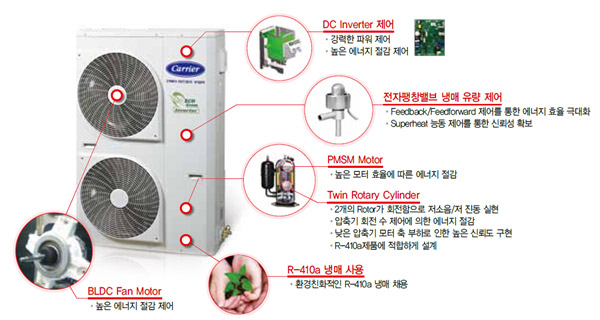

  • 듀얼 인버터 케스케이드 압축기 채용
  • 오존층 파괴 지수'Zero'인 R-410a 및 R-134a 냉매 채용
  • 심야전기 보일러 대체 식품
인버터 하이브리드 보일러 시스템의 용도

듀얼 인버터 케스케이드 압축기를 채용하여 난방뿐만 아니라 급탕용으로 활용이 가능하여 여러용도로 적합하게 사용할 수 있는 고효율 인버터 하이브리드 보일러 시스템입니다.

  • 기숙사/학교
  • 농원/농장
  • 농가주택/전원주택
  • 실버타운/게스트하우스

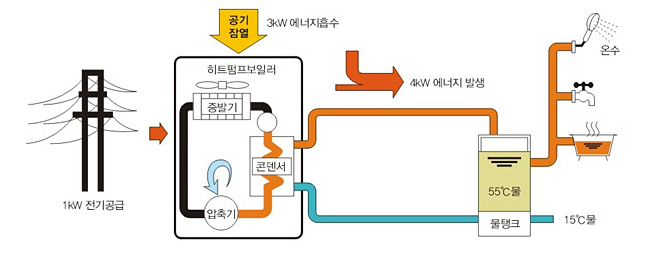

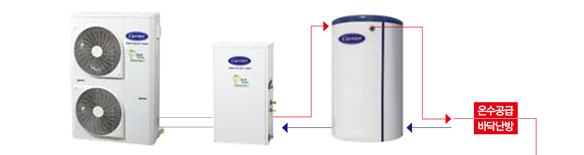

공기열보일러 원리

공기열 히트펌프 온수 보일러는 약간의 전기 공급으로 공기중의 잠열을 흡수하여 뜨거운 온수를 생산합니다.
공기열 히트펌프 보일러는 기름, 가스, 전기 보일러를 대체하여 에너지는 절약되고 환경오염은 전혀없는 친환경적이고 안전한 차세대 보일러입니다.

공기열원을 이용한 첨단기술의 전자동 온수난방 시스템
  • 친환경적 시스템

    친환경성 자연 에너지원인 공기의 열원을 사용하므로 환경오염이 전혀 없는 친환경 설비 시스템
  • 획기적인 경제성

    25%의 전기에너지로 100%의 에너지원을 얻을 수 있어 에너지 절감효과가 우수하고 경제성이 탁월함
  • 저소음 고효율

    사용시 소음이 적어 쾌적한 공간설비가 가능하며 연료효율이 기준 펌프보다 높아 안정적인 운전
  • 편리한 설치

    별도로 보이럴실이 없이도 설치 가능
  • 내구성과 편리성

    탁월한 내구성으로 시스템이 간단하고 제어 및 조작이 용이하여 관리가 편리함
  • 사용처

    사우나, 목욕탕, 비닐하우스, 양어장, 대형식당, 연수원, 골프장, 콘도, 사우나, 산후조리원 등

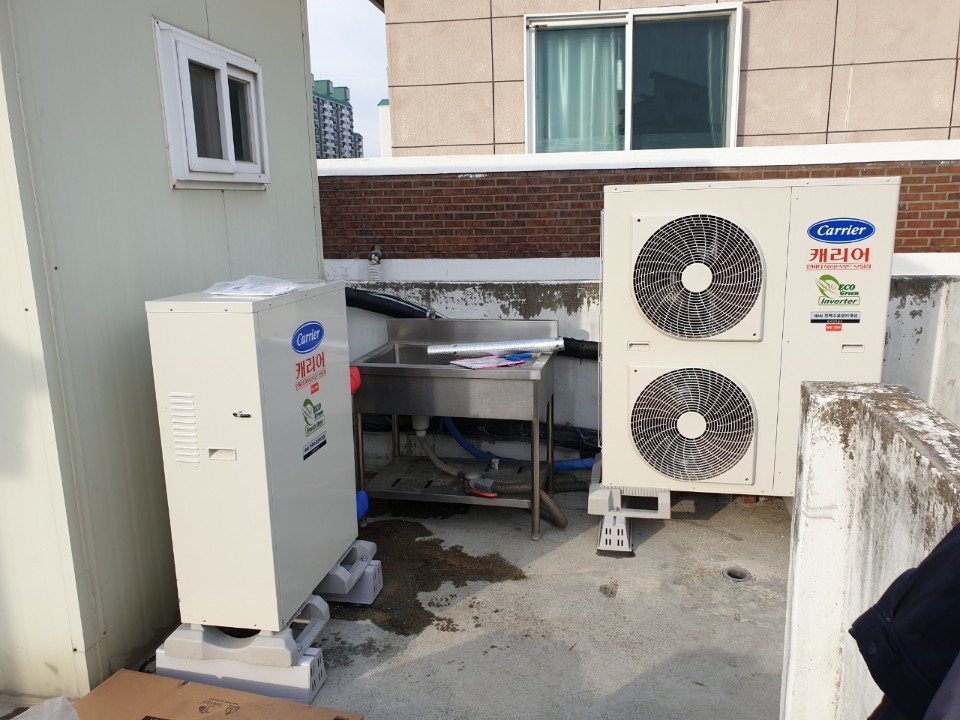

친환경 고효율 캐리어 인버터 하이브리드 보일러 시스템

히트펌프 실외기와 연동하여 난방, 바닥난방, 급탕까지 가능한 시스템으로 보일러 대비 에너지 비용및 CO2배출량을 최소화할 수 있는 친환경 고효율 난방, 급탕 시스템입니다.

  • 경제성

    기존 심야전기 보일러 대비 전기요금이 67% 절감

  • 편리성

    스마트 원격제어 운전

  • 저소음

    국내 최저소음 설계 - 52dB

  • 고효율

    영하 20℃에서 안정적인 80℃ 고온수 출수 및 한랭지역 난방 가능

  • 설치성

    운반 및 설치가 편리한 분리형 제품

  • 첨단성

    최첨단 듀얼 인버터 케스케이드 압축기 기술

  • 친환경

    CO2배출량을 최소화한 친환경 고효율 에코그린 시스템

인버터 실외기 채용(에너지 절감)

캐리어의 진보된 초절전 인버터 기술 - 벡터 제어형 인버터 시스템으로 쾌적한 난방을 유지하여, 에너지 소비를 대폭 줄여줍니다.

인버터 하이브리드 보일러 시스템의 원리
인버터 하이브리드 보일러 시스템의 용도

듀얼 인버터 케이케이드 압축기를 채용하여 난방뿐만 아니라 급탕용으로 활용이 가능하여 여러 용도로 적합하게 사용할 수 있는 고효율 인버터 하이브리드 보일러 시스템입니다.

경제성

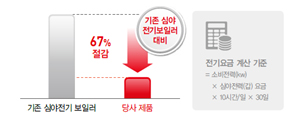

  • 저렴한 전기요금

    고효율 인버터 제어로 전기요금을 기존 심야전기 보일러 대비 약 67% 절감시켰습니다.

    고효율 인버터 제어
  • 운전 비용 절감

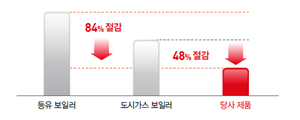

    고효율 인버터 기술을 적용하여 등유대비 최대 84% 운전비가 절감됩니다.

    등유 대비 절감 비용

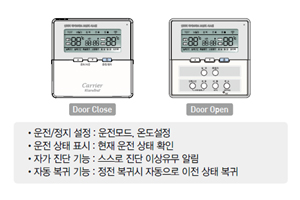

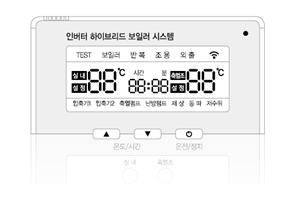

  • 최적화된 리모컨 기능

    실내에서 운전, 정지설정 및 현재 운전 상태 등의 확인이 가능하여 쾌적한 실내환경을 유지시켜 줍니다.

    편리하고 다양한 리모컨 기능
  • 운전 편의성 증대

    반복시간, 조용운전, 외출 운전기능 채용으로 편의성을 증대하였습니다.

    편리하고 다양한 리모컨 기능

제품사양

인버터 하이브리드 보일러 시스템(AWH-025X)

정격 난방 능력 [W] 25,000
온수 입수온도 표준 [한전기준] 사용범위 [℃ ]
[℃ ]
40
15~80
출수온도 최대 [℃ ] 80
사용유량 권장유량
사용범위
[LPM]
[LPM]
35~40
20~60
전기특성 정격 소비전력   [W] 9,600
정격 운전전류   [A] 17.5
통합효율 KSCOP_C [W/W] 2.5
최대 소비전력 [시스템 전력] [W] 11.860
누전차단기 [3상 4선식] [A] 30

실외기 사양[AWH-025OXO]

정격 난방 능력   380V, 50Hz/60Hz [3상, 4선식]
압축기(ODU) 형식
사용 냉매(냉매량)
  DC Inverter Twin Rotary R410A(1,800g)
열교환기(공냉식) 형식
사용냉매
핀 앤 튜브
R410A
팬 및 모터 팬 (형식 x 수량)
모터(형식 x 수량)
프로펠러 x 2ea
BLDC x 2ea
제품 크기 및 중량 크기 중량 (mm) W900 x H1360 x D320
(kg) 95
냉매 배관(R410A) 액관
가스관
(mm) 6.52
(mm) 15.88
실외온도 사용범위 (℃ ) -20 ~ 43

하이드로 유니트 사양(AWH-025XI)

사용전원   380V, 60Hz [3상, 4선식]
압축기(ODU) 형식
사용 냉매(냉매량)
  DC Inverter Twin Rotary R134a(2,540g)
열교환기-1
(냉매:냉매)
형식 판형
(R410A : R134a)
열교환기-2
(냉매:오수)
형식
온수측 압력손실
-
(kPa)
판형
(R134a : 온수)
4(2~9)
제품 크기 및 중량 크기
중량
(mm)
(kg)
W570 x H1030 x D330
93
실외기 연결 냉매배관
(R410A)
액관
가스관
(mm)
(mm)
6.52
15.88
수배관 크기
(고온수)
입구측 배관
출구측 배관
(mm)
(mm)
25A
25A
주위온도 사용범위 (℃ ) 5 ~ 43

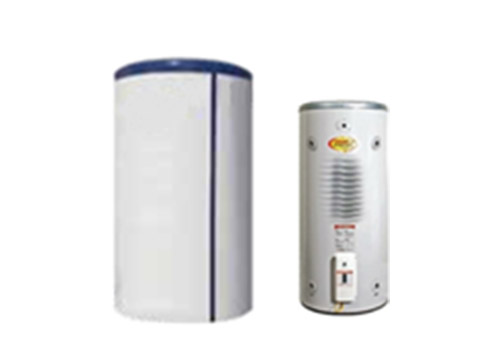

축열조 사양

축열조 형식 단위 축열 용량
표준 원형 (L) 2000, 2300, 2500, 2700
사각형 (L) 2000, 2300, 2500, 2700
비표준 전문가와 상의하여 결정하십시오. (L) 1000, 1200, 1400, 1600, 1800

제품 설치 전선 사양

하이드로 유니트 전원선 심야전력 전원선(3상, 380V) (mm2) 4.0 x 4cores(접지선 별도, 설치거리 20m 미만인 경우)
6.0 x 4cores(접지선 별도, 설치거리 20m 이상인 경우)
상시 전원선(1상, 220V) (mm2) 1.0 x 2cores(접지선 별도, 설치거리 20m 미만인 경우)
1.5 x 2cores(접지선 별도, 설치거리 20m 이상인 경우)
하이드로 유니트 전원선 -> 실외기 전원선 심야전력 전원선(3상, 380V) (mm2) 2.5 x 4cores(접지선 별도, 설치거리 20m 미만인 경우)
4.0 x 4cores(접지선 별도, 설치거리 20m 이상인 경우)
하이드로 유니트 -> 펌프 전원선 축열 펌프(1상, 220V) (mm2) 1.0 x 2cores
난방 펌프(1상, 220V) (mm2) 1.0 x 2cores
통신선 하이드로 유니트 -> 실외기 사이 (mm2) CW-SB(쉴드선) 1.5 x 2cores
하이드로 유니트 -> 리모컨 사이   UTP(Cat.5e)

공기열 히트펌프 설치 구비서류

개인

설치전 제출서류

  • 1. 심야전기 고객종합정보내역서
  • 2. 한전계약자 신분증(심야전기 명의자)
  • 3. 건축물,토지소유자 각각의 신분증 사본
  • 4. 인감증명서(심야전기 명의자) 1부
  • 5. 한전계약자 명의의 통장사본 1부

    한전 보조금 수령용

  • 6. 현장사진 및 기존 심야보일러 /온수기사진

    건물전경사진, 축열조사진, 축열조명판사진, 전원부, 온수기사진, 온수기명판사진

계약서 첨부서류

  • 1. 계좌이체 거래약정서(인감날인)
  • 2. 개인정보 수집 및 이용 동의서 (인감날인)
  • 3. 설치안내확인서(인감날인)

법인

설치전 제출서류

  • 1. 심야전기 고객종합정보내역서
  • 2. 한전계약자 신분증(심야전기 명의자)
  • 3. 건축물,토지소유자 각각의 신분증 사본
  • 4. 인감증명서(심야전기 명의자) 1부
  • 5. 법인사업자등록증 사본
  • 6. 법인인감증명서 1부
  • 7. 한전계약자 명의의 통장사본 1부
  • 한전 보조금 수령용

  • 8. 현장사진 및 기존 심야보일러 /온수기사진

    건물전경사진, 축열조사진, 축열조명판사진, 전원부, 온수기사진, 온수기명판사진

계약서 첨부서류

  • 1. 계좌이체 거래약정서(인감날인)
  • 2. 개인정보 수집 및 이용 동의서 (인감날인)
  • 3. 설치안내확인서(인감날인)
  • 모든 서류는 원본 필수
  • 법인일 경우 법인 인감 날인 및 법인 인감 증명서 제출 필수
