태양광 연계형시스템 보일러 개요

“전기 ,난방, 온수 비용 “ 제로 에너지 하우스”

※ 태양광발전기와 인버터전기 보일러를 시공하여 주택용 전기요금과 기존난방비를 동시에 절감하는 시스템

※ 인버터전기 보일러를 시공한 후 태양광 전기 잉여전력을 이용하여 바닥난방 및 급탕까지 제공하는 시스템

“전기요금 절감하는 발전기와 난방비 대폭 절감하는 인버터전기 하이브리드 보일러”

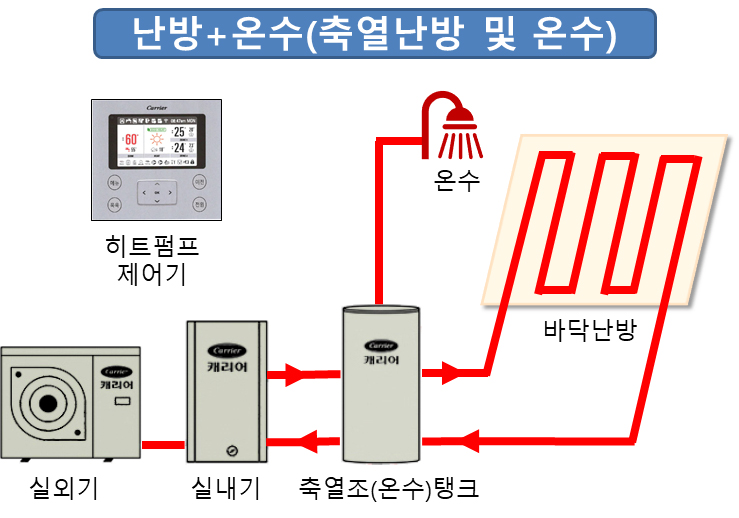

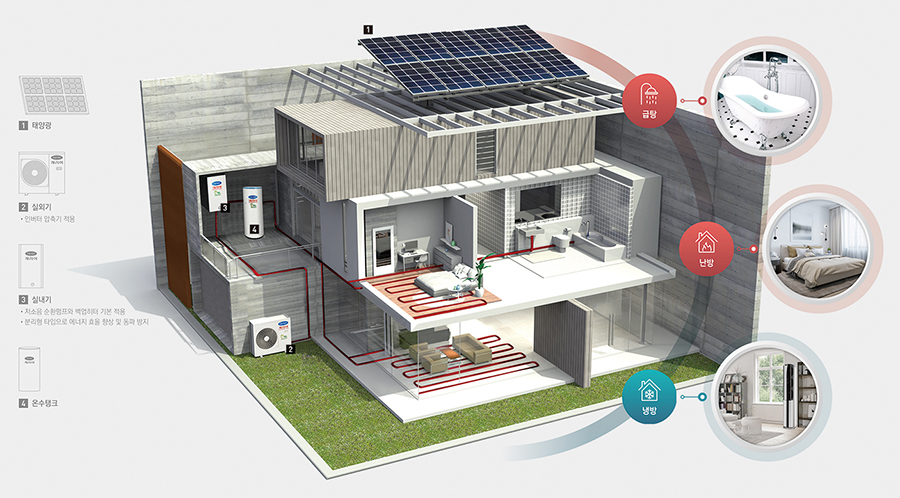

제로 에너지 하우스 표준 공사 구성도
3H20평난방 시스템

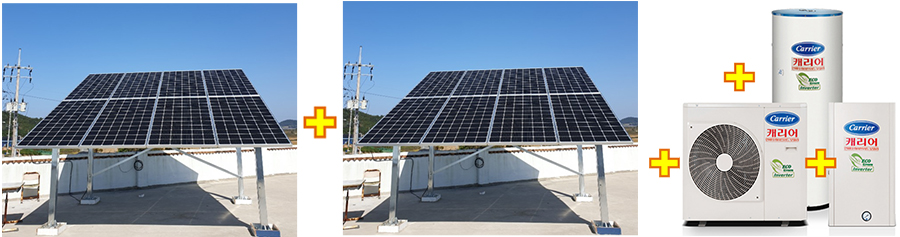

시공구성품(태양광발전기+보일러실외기+보일러실내기+축열조(온수겸용)탱크
※ 난방전용으로 사용시 20평난방가능 단, 난방+온수 동시 사용시 15평난방가능
제원
품목 태양광 6kw 보일러 축열조(온수)탱크
6kwp(한화) 인버터2대 3RT(캐리어) 320리터
보일러 난방면적 20평형
난방소비전력/난방능력 2.5kw/8.5kw

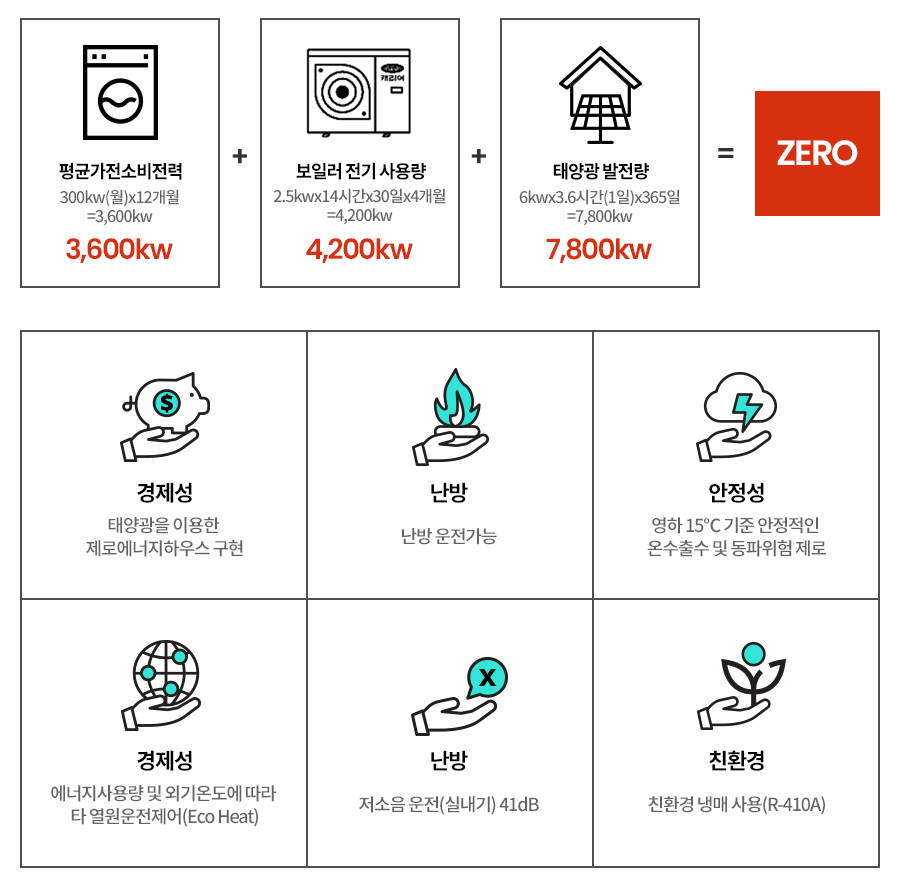

완벽한 “제로에너지 하우스”구현
  • - 표준시공기본구성내역:모듈+인버터+시스템보일러+온수통+전기증설(승합)비+장비대+설비부속+인건비+행정업무
  • - 표준 공사비 기준외 현장여건과 공사여건에 따라서 공사비 추가 될수 있음
  • ※ 결재조건: 계약금10%/잔금90% 현금결재 또는 할부 최대 10년까지 장기분할 상환가능! 단, 신용도나 나이에 따라 할부이율(5%~9%대), 할부기간 차등 적용함.
  • - 태양광발전 적정용량 필수설치 되어야함 규정용량 미 설치시 시공 불가함.
  • - 태양광발전 설치시점 및 세대별 일반가전 전기사용량에 따라 전기요금 상이할 수 있음.
  • - 건물벽체 단열상태, 방바닥 엑셀호수상태, 구옥(외풍정도) 따라 소비되는 전력사용량 다소 차이가 발생할 수 있음.
  • - 난방 면적은 XL파이프 포설된 면적의 합계,, 통상적으로 연면적의 60~80% 수준
  • - 평형별 사용인원 4인(급탕) × 100 Liter/dls, Day 적용함
  • - 축열조 급탕 내부 동절기 응급사용 3kw보조히터 내장
  • - 전력사용량 체크용 적산 전력량계 (고메다) 부착. (주택 전기사용량과 시스템보일러 전기 사용량체크 구분용)
  • - 위 표준공사단가 축열조(급탕) 320L(온수코일 45m내장)시공포함.
  • - 적정 난방 출수온도 55도~최대 난방 출수온도 65도
사용용도
실내기(내부)
축열조(온수)탱크

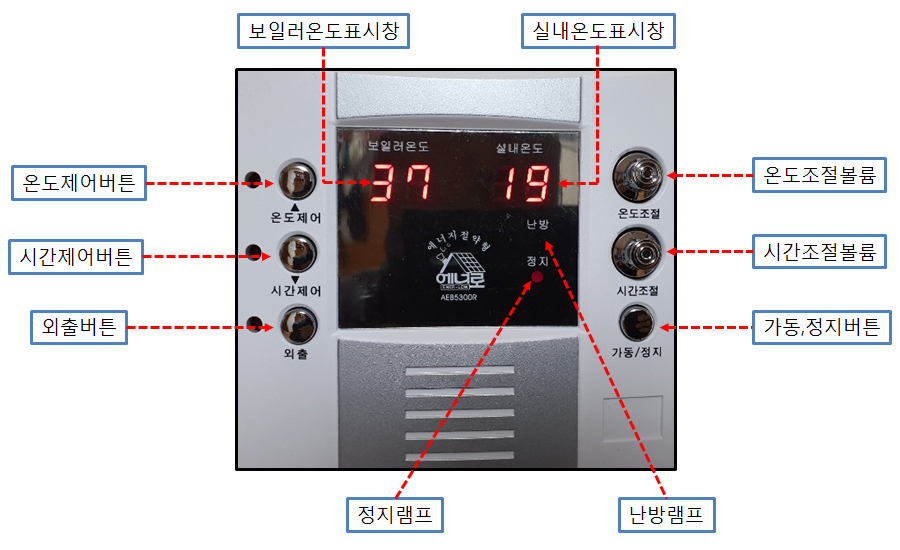

제어기
  • ※ 난방선택은 시간 제어기능에 놓고 사용하시면 난방비 절감의 많은 도움이 됩니다.
특징 및 장점
  • 분리형으로 동파위험, 외부열손실 없음!!
    냉매를 사용하여 실외기에서 열을 전달하므로 동파위험성 없음!!
  • 안정적인 출수!!
    외기온도 -15℃ 기준 안정적인 55℃출수 가능!!

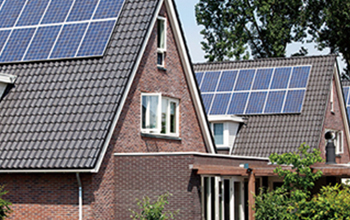

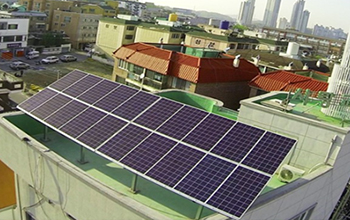

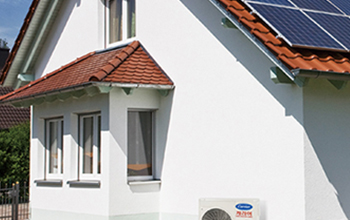

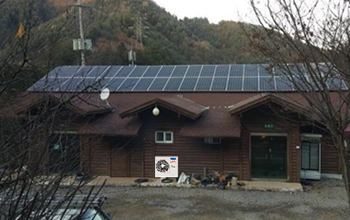

제로하우스 구현 예시

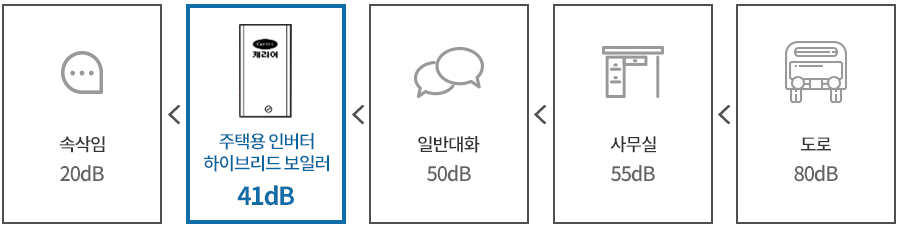

저소음운전

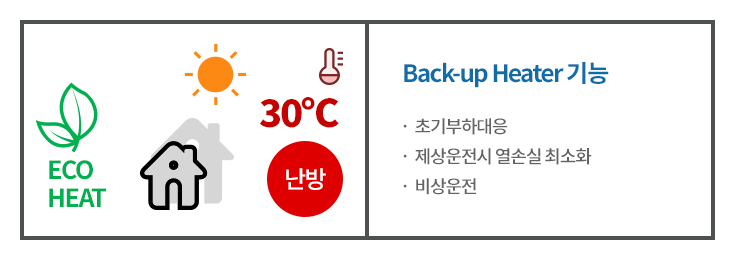

ECO HEAT 기능(특허 출원 기술)
에너지 사용량 및 외기온도에 따라 타 열원설비 자동운전 제어로 고객 편의에 맞춘 쾌적 제어/운전
제품상세도

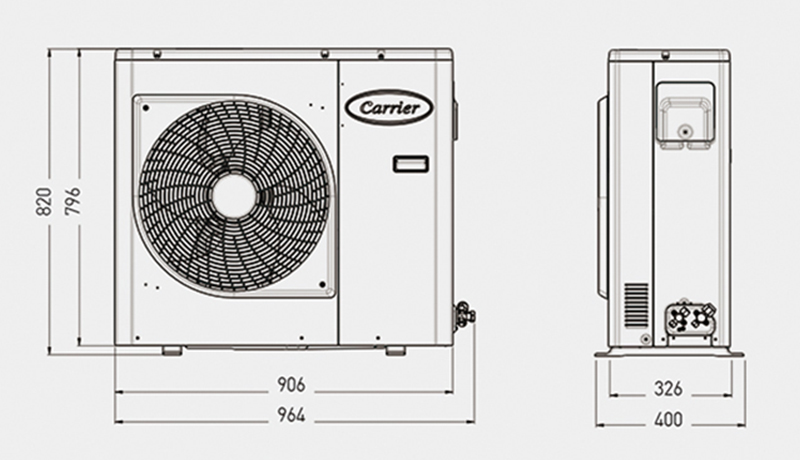

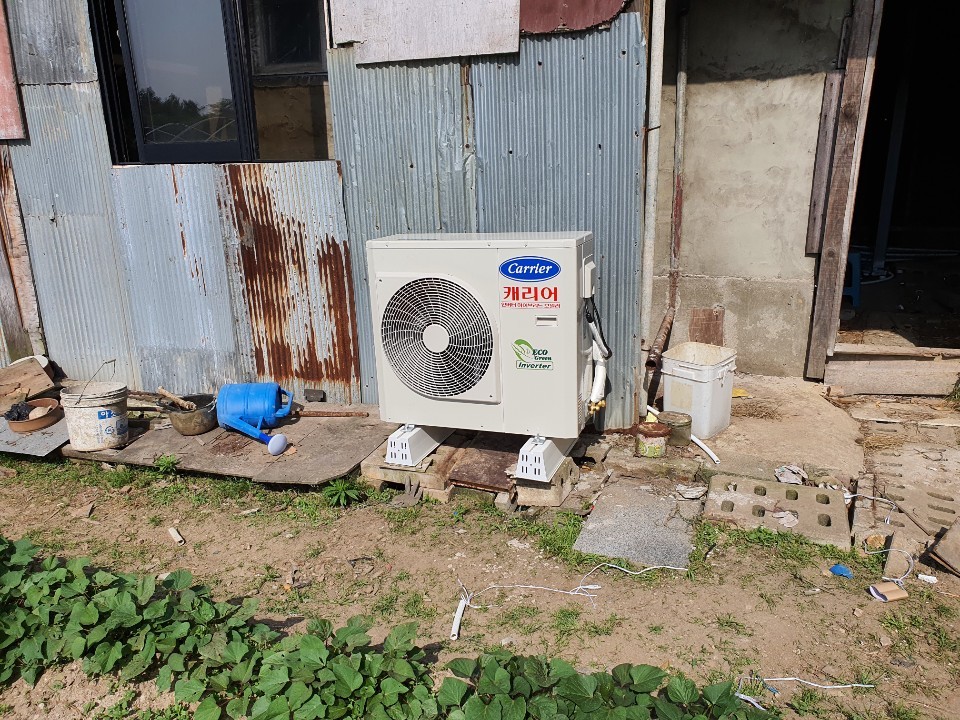

  • 실외기

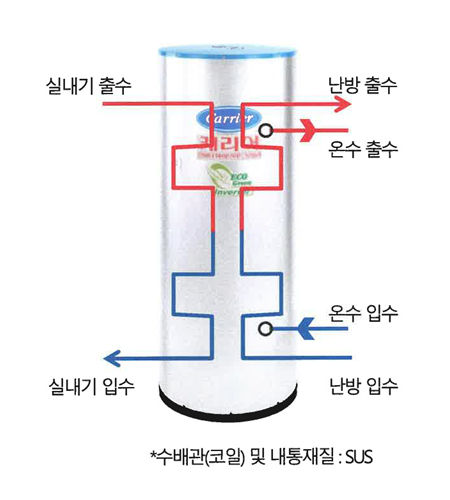

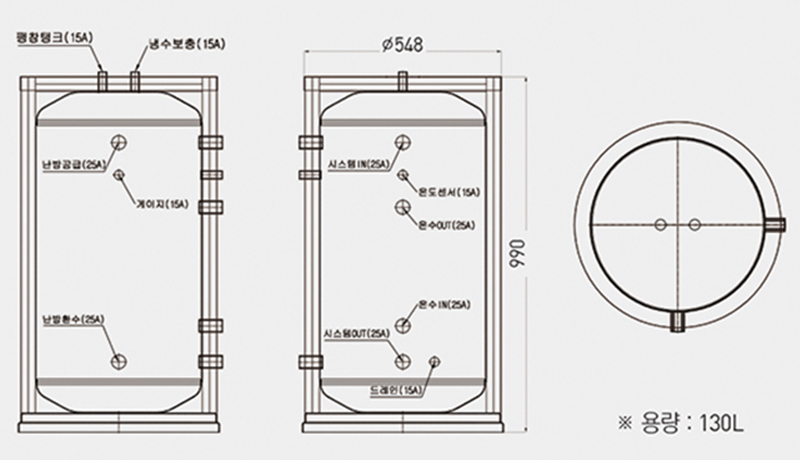

  • 축열조(온수)탱크

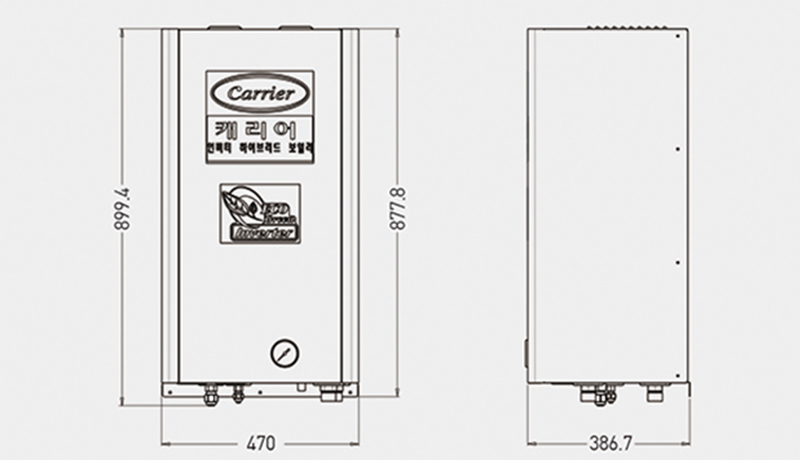

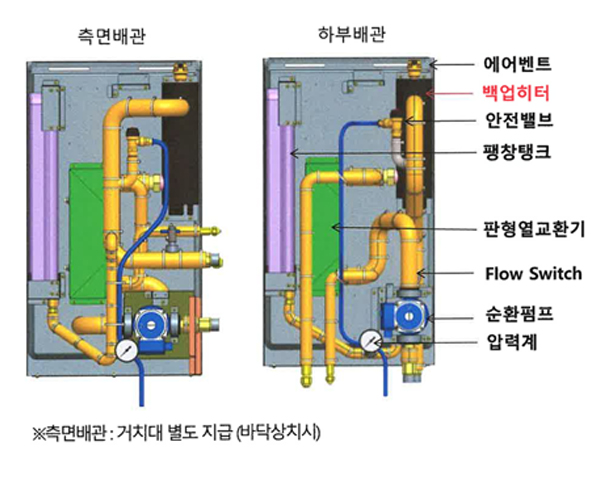

  • 실내기(하부배관)

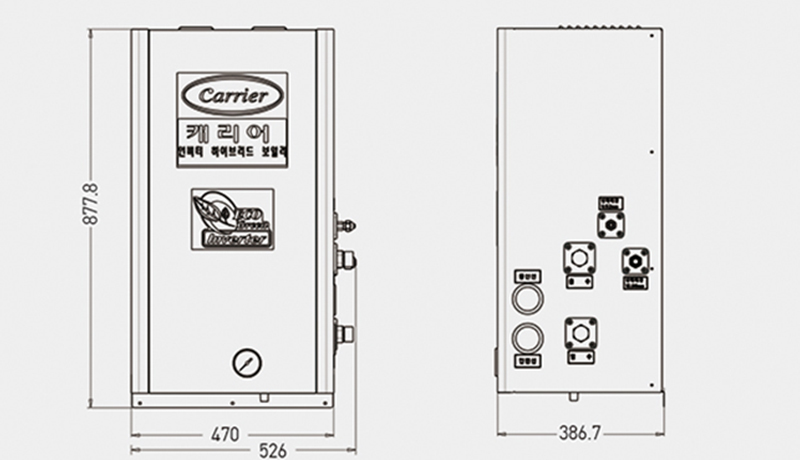

  • 실내기(측면배관)
주택용 인버터 하이브리드 보일러(온수기) 제원표
항목 실외기 실내기 축열조(온수)탱크
모델명 보일러(하부배관)   HWS-AH23-V 총 320리터 온수량 130리터
보일러(측면배관)   HWS-BH23-V
전원   단상 220V 60Hz
정격난방능력(kw)   8.5
정격소비전력(kw)   2.5
정격운전전류(A)   11.6
백업히터 용량(kw)   1.5kw * 2EA
운전전류(A)   6.8A * 2EA
내부펌프 모터출력(W)   110W
최소유량(LPM)   10LPM 이상
열교환기 형식   판형(냉매, R410A : 물)
냉매 : 온수   온수측압력손실 : 50kPa
냉매 R-410A(2,000g)
압축기 형식 Twin Rotary
용량제어 인버터
팬모터 모터출력(W) 120
풍량(CMM) 62
난방 실내온도사용범위(℃) 5~40
실외온도사용범위(℃) -25~35
제품치수 본체치수(W×H×D) 906×400×820 470×387×878 ∮800×1,300
제품중량 본체중량 60kg 46kg
물 배관경 입구/출구(직경) 25A
입출수범위 입수온도 15℃~55℃
출수온도 20℃~60℃
연결전선 주전원선(H07RN-F)   4SQ × 3C
누전차단기 단상(220V) 50A
설치권장장소
  • 전원주택
  • 타운하우스
  • 종교시설
  • 사회복지시설

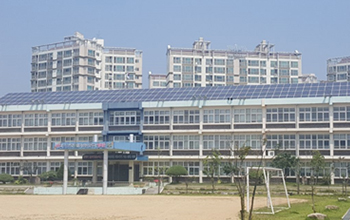

  • 교육시설
  • 펜션
